Karaçam İçme Suyu Arıtma Tesisi


Bornova Karaçam Göletinden elde edilen suyun içme suyu standartlarına getirilmesi amacıyla yapımı İdaremizce tamamlanarak 2022 yılında devreye alınan Karaçam İçme Suyu Arıtma Tesisi, 1.382 metreküp/gün kapasiteye sahip olup, hamsu terfi istasyonu, debimetre, havalandırma ünitesi, klorlama sistemi, koagülasyon ve flokülasyon üniteleri, durultucu üniteleri, filtre tankları, filtrelenmiş su tankı, çamur susuzlaştırma ünitesi, tesis otomasyon odası ile laboratuvar birimlerinden oluşmaktadır.

Hamsu Terfi İstasyonu
Hamsu terfi istasyonu, gölet sahasında bulunmakta olup 1 asil ve 1 yedek olmak üzere 20,33 litre/saniye kapasiteli 113,7 metre su sütunu özellikte toplam 2 adet terfi pompasından teşkil edilmiştir.

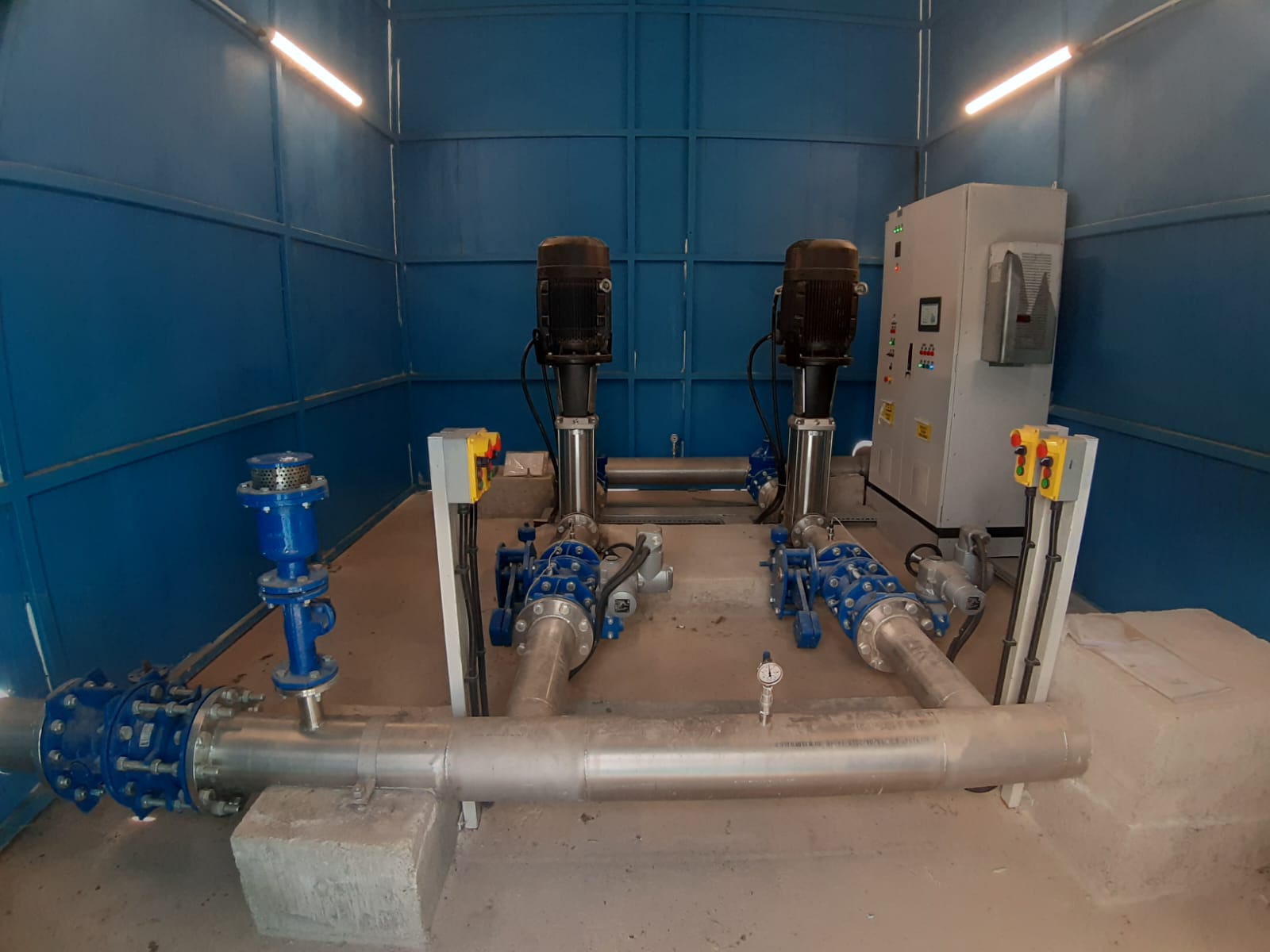

Hamsu Terfi İstasyonu

Havalandırma ve Dezenfeksiyon
Karaçam Göletinden gelen hamsu, sudaki çözünmüş oksijen miktarını arttırmak, koku ve tat unsurlarını uzaklaştırmak amacıyla kaskat tipi havalandırma ünitesine alınır. Ardından dezenfeksiyon amacıyla dozlama pompaları vasıtasıyla sıvı klor ile ön klorlamaya tabi tutulur.

Hızlı, Yavaş Karıştırma ve Durultucu Ünitesi
Ön klorlamanın ardından hızlı karıştırma haznesinde koagülant madde dozlanır ve hamsu yavaş karıştırıcı haznelerine alınır. Yavaş karıştırıcı haznelerinde flokülasyon süreci işler ve bu sayede suda mevcut çökelebilir nitelikteki yumaklar meydana gelmeye başlar.

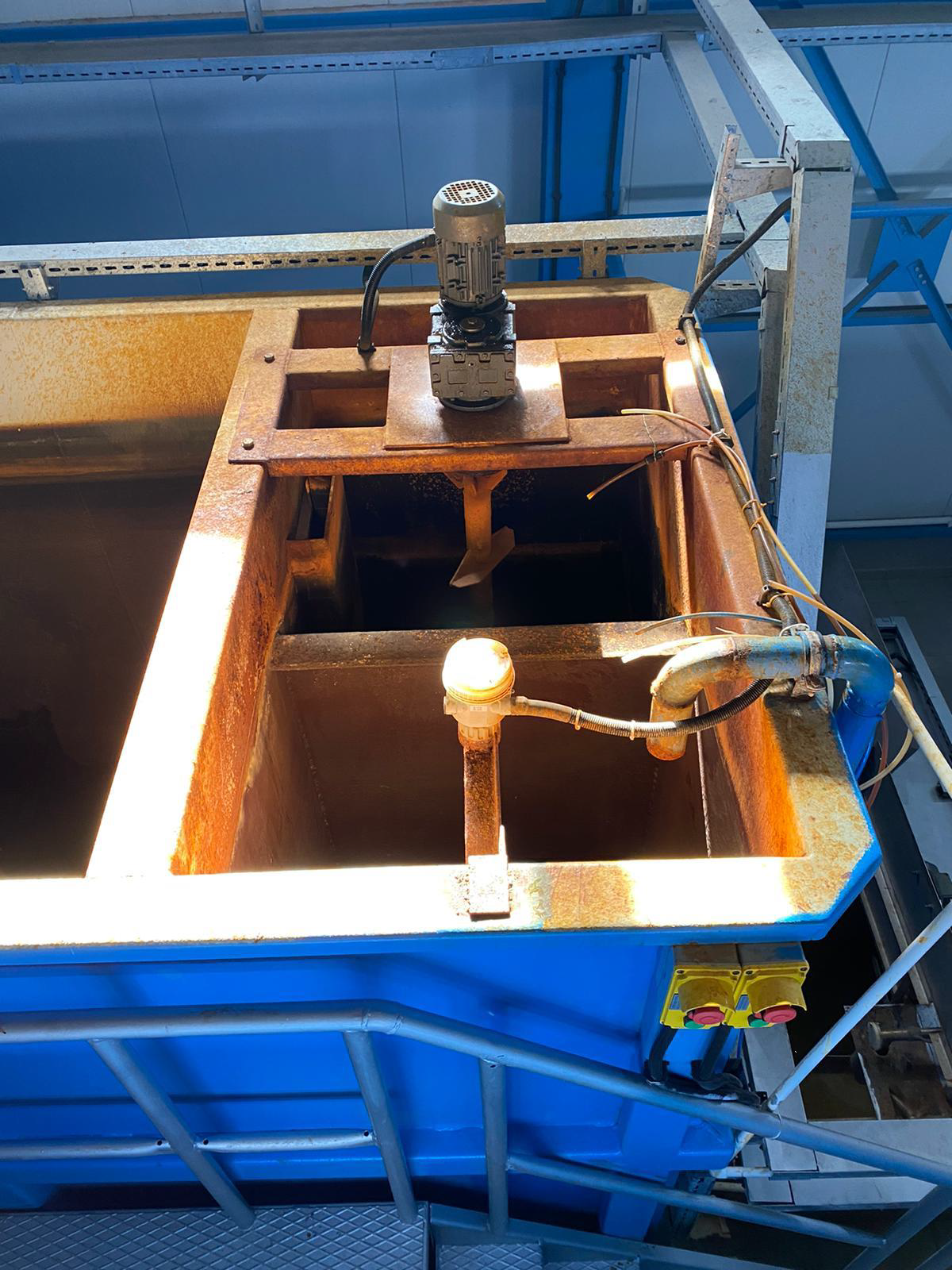

Hızlı Karıştırıcı

Koagülasyon ve flokülasyon süreçlerinin ardından su durultucu ünitesine alınır. Tesiste 1 adet durultucu ünitesi mevcut olup yüzey alanın arttırılması amacıyla lamella plakaları ile teşkil edilmiştir.
Eğimli lamella içerisinde tutunan floklar yer çekimi etkisiyle durultucu tankının altındaki konik bölümlerde birikir ve buradan belirli aralıklarla yoğunlaştırma tankına aktarılır.

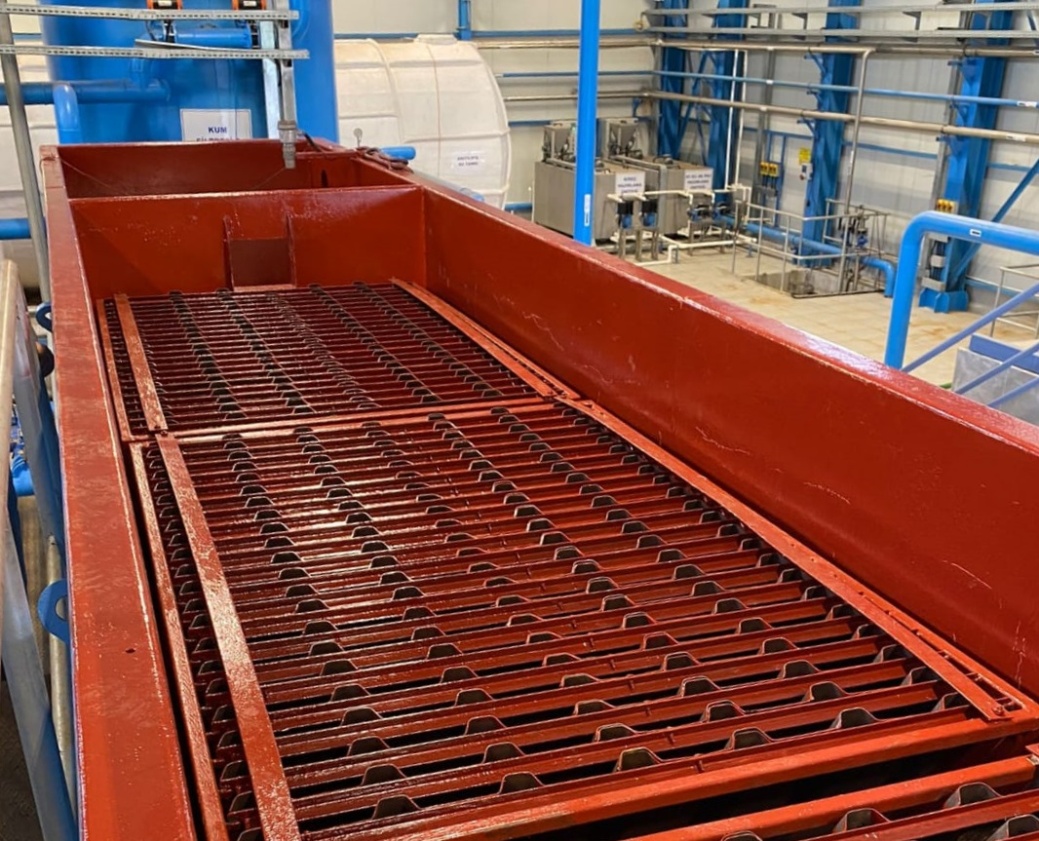

Durultucu Ünitesi

Filtrasyon
Filtrasyon işlemi için basınçlı filtre tankları kullanılmaktadır. Tesiste 1 asil 1 yedek olmak üzere toplam 2 adet filtre tankı bulunmaktadır.

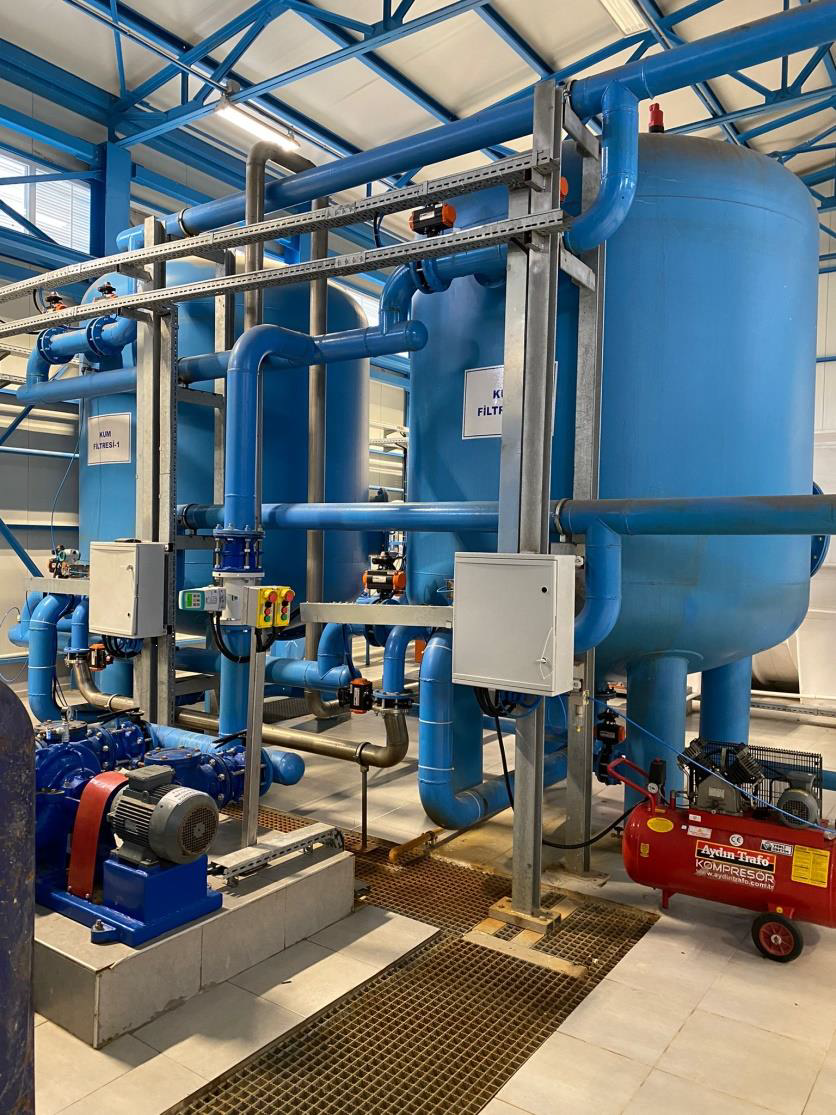

Basınçlı Filtre Tankları

Karbon çelikten imal edilen filtre tanklarının işletme basıncı 2-4 bar olup her bir filtre tankında 1,25 metre yüksekliğinde medya ve 318 adet nozul bulunmaktadır. Filtrelerin ters yıkanması için 1 asil ve 1 yedek olmak üzere toplam 2 adet geri yıkama pompası ve 2 adet hava körüğü mevcuttur. Filtreler ters yıkanırken kullanılan su arıtılmış su tankından karşılanmaktadır.

Çamur Yoğunlaştırma ve Susuzlaştırma
Durultucu ünitelerinden çamur alma vanaları vasıtasıyla alınan katı madde içerikli içme suyu çamuru, yoğunlaştırma tankına aktarılmaktadır. Yoğunlaştırma tankında katı madde oranı artan çamur, filtre pres ünitesine aktarılmaktadır. Filtre pres ünitesinde çamur keki elde edilmekte, buradan çıkan süzüntü suları ise tesisin başına iletilmektedir.

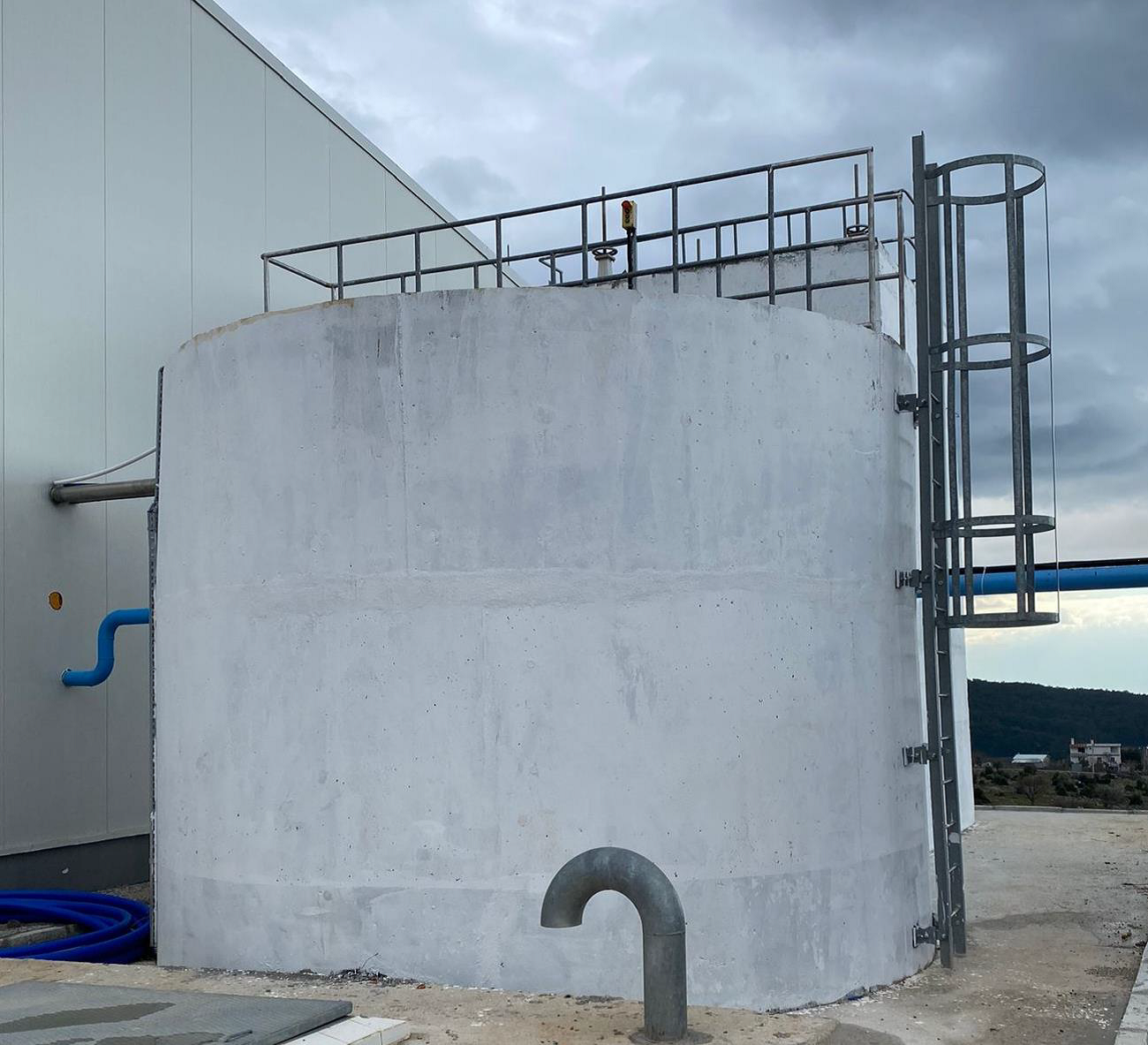

Yoğunlaştırma Tankı

Çamur yoğunlaştırma tankından çekilen çamur buradan filtre prese gönderilmektedir. Çamurun susuzlaştırılmasına yardımcı olması amacıyla anyonikpolielektrolit ve kireç dozlanmaktadır. Filtre pres çıkışında çamur katı madde içeriği %30’a çıkarılması hedeflenmiştir. Çamur keki ise filtre pres altına yerleştirilen bant ve burgu konveyör yardımıyla kamyon vb. bir araca boşaltılarak uzaklaştırılırken, süzüntü suyu ise tesis başına döndürülmektedir. 1 adet 100 cm x 100 cm 50 plaka kapasiteli filtre pres kullanılmaktadır.

Tesisin İşletilmesi
Karaçam İçme Suyu Arıtma Tesisi’nin işletimi, bakımı ve onarımı İZSU personeli tarafından gerçekleştirilmektedir.

Su Kalitesi
Karaçam İçme Suyu Arıtma Tesisi’nde elde edilen arıtılmış suyun kalitesi yürürlükteki yasal düzenlemelerle belirlenen parametre limitlerine uygundur. Tesisin işletimi sırasında giriş ve çıkış suyu analizleri akredite laboratuvarlara yaptırılarak Ulusal Su Bilgi Sistemine işlenmektedir.
