Su İletimi ve İsale Hatları
Su İletimi ve İsale Hatları
Bu başlıkta yer alan içerik İzmir eski metropol alandaki 11 (Çiğli, Karşıyaka, Bayraklı, Bornova, Konak, Karabağlar, Buca, Gaziemir, Balçova, Narlıdere ve Güzelbahçe) ilçe içindir.
Genel olarak; yeraltı ve yüzeysel su üretim kaynaklarından elde edilen su, arıtılarak isale ve iletim hatları üzerinden yerleşim yerine/yerlerine iletilmektedir. Üretim kaynaklarının kotuna ve/veya iletim hattına su pompalayan pompa istasyonlarının basıncına bağlı olarak, yerleşim yerinin belli kesimi beslenmekte daha yüksek kottaki üst kesimlere pompa/depo sistemleri ile su aktarılmaktadır. İsale ve iletim hatlarına bağlı olan taşıyıcı hatlar ile sokaklara iletilen su, şebeke hatları ve branşman hatları ile abonelerin su sayacına ulaştırılmaktadır.
Basit su dağıtım yapısı, derinkuyu tarafından suyun daha yüksek kottaki ve yerleşim yerine hakim bir depoya basılması ve suyun cazibe ile yerleşim yerinin şebekesine iletilmesidir. Bu yapıya farklı kottaki depolar, ara pompa istasyonları diğer kaynaklardan elde edilen sular ilave edildiğinde su dağıtım altyapısı karmaşıklaşmaktadır.
Özel olarak İzmir kent merkezinin (11 ilçe) su dağıtım altyapısı, yukarıda detayları verilen su kaynakları ile oldukça kompleks bir yapıya sahiptir.
SU DAĞITIM ALTYAPISI

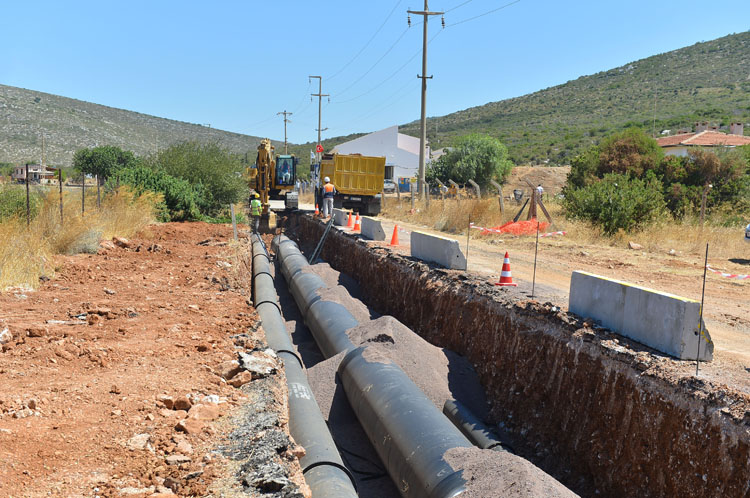

Su dağıtım sistemi, içmesuyu üretim kaynakları, bu kaynaklardan üretilen suyu yerleşim yerlerine ileten isale hatları, pompa istasyonları ve depolar ile şebeke hatlarından oluşmaktadır.
Su isale hatları, su üretim kaynaklarında üretilen suyu kullanım mahalline aktaran büyük çaplı ve taşıyıcı özellikteki boru hatları anlamında kullanılmıştır.
KUZEY HATTI
Sarıkız – Çullu isale hattı
Sarıkız derinkuyuları bölgesi ile Çullu tesisleri (hamsu ve temizsu depoları) arası Ø 1850 mm. çaplı beton boru isale hattı.
Göksu – Çullu isale hattı
Göksu bölgesindeki derinkuyulardan üretilen suyu basan Göksu pompa istasyonu ile Çullu ham su deposu arası, 3 kilometrelik Ø 1850 mm. çaplı beton isale hattı
Çullu – Yahşelli isale hattı
Çullu temiz su deposundan başlayarak, Gediz nehrinin sağ sahilinden devam eden, Emiralem regülatöründe sol sahile geçerek Menemen yakınlarındaki Yahşelli pompa istasyonuna ulaşan güzergahtaki Ø 2200 mm. çaplı beton boru isale hattı.
Petkim – Yahşelli isale hattı
Güzelhisar barajından su alınması durumunda kullanılan Petkim tesisleri içindeki Petkim pompa istasyonu ile Yahşelli depo arası, Ø 1200 mm. çaplı çelik boru isale hattı
Yahşelli – Cumhuriyet isale hattı
Yahşelli pompa istasyonu ile Yahşelli depo üzerinden ve Menemen-İzmir yolunun doğusundaki Yamanlar dağı yamaçlarını izleyerek Cumhuriyet depoya ulaşan Ø 2200 mm. çaplı beton boru isale hattı. Bu isale hattı üzerinde Çiğli ve Cumhuriyet tünelleri bulunmaktadır.
Cumhuriyet – Halkapınar 55000 m³ depo arası isale hattı
Cumhuriyet depo ile Halkapınar 55.000 m³ depo arası, Ø 2200 mm. çaplı beton boru isale hattı. Bu isale hattı üzerinde Yamanlar ve Bayraklı tünelleri bulunmaktadır.
Menemen – Alsancak isale hattı
Menemen Acil pompa istasyonu ile Cumhuriyet depo üzerinden Alsancak bölgesine ulaşan 35 kilometre uzunluğundaki Ø 1000 mm. çaplı çelik/DF isale hattı. Bu hat üzerinden; Menemen İlçe merkezi, Asarlık, Koyundere, Egekent-2, Sasalı, Kaklıç, Ulukent, Harmandalı, Çiğli, Karşıyaka, Bayraklı bölgeleri beslenmektedir.
GÜNEY HATTI
Tahtalı – Görece (hamsu) isale hattı: Tahtalı barajından alınan su, 18 kilometre uzunluğundaki Ø 2200 mm. çaplı çelik kaplamalı ön gerilmeli betonarme boru isale hattı üzerinden Görece İçmesuyu Arıtma Tesislerine cazibe ile iletmektedir.
Görece – Karabağlar isale hattı
Görece İçmesuyu Arıtma Tesislerinde arıtılan su, 2200 mm. çaplı 14,73 kilometre uzunluğundaki çelik kaplamalı ön gerilmeli betonarme boru isale hattı ile İzmir’e (Karabağlar P-11 pompa istasyonuna) aktarılmaktadır. Karabağlar P-11 pompa istasyonuna kadar Gaziemir, Buca ve Karabağlar bölgelerini besleyerek gelen isale hattı, devamında Hatay bölgesini, Buca bölgesini (alternatif), Kale bölgesini ve Yeşilyurt bölgesini beslemektedir. İhtiyaç halinde Yeşildere Caddesi üzerinde bulunan Ø 1800 mm. çaplı isale hattı kullanılarak Halkapınar 55.000 m³ depoya su aktarımı yapılabilmektedir.
Balçova barajı – Mithatpaşa isale hattı
Balçova barajı ile Mithatpaşa Caddesindeki İntes hattı arasındaki Ø 900 mm. çaplı çelik boru isale hattı.
KENT İÇİ İSALE VE İLETİM HATLARI
Bornova beslemesi
Cumhuriyet depo ile Halkapınar 55.000 m³ depoyu birbirine bağlayan Ø 2200 mm. çaplı boru üzerinden ayrılan Ø 1600 mm. çaplı boru hattı ile Bornova’ya su verilmektedir. Bu isale hattı ile ve ara pompajlar kullanılarak tüm Bornova İlçesi beslenmektedir.
Halkapınar bölgesi isale ve dağıtım hatları
İzmir’in ikinci ana denge deposu 55.000 m³ kapasiteli Halkapınar deposudur. Bu depo hem kuzeyden gelen suyun, hem kent içi su üretim kaynaklarından biri olan Halkapınar derinkuyularından üretilen suyun hem de ihtiyaç halinde Tahtalı barajından gelerek Yeşildere hattı üzerinden Halkapınar mevkiine aktarılan suyun ortak deposudur. Bu depo hem Konak, Balçova, Narlıdere, Güzelbahçe kesiminin (İntes hattı) hem de kuzeyde Cumhuriyet deponun dengesini sağlamaktadır. Bu depo kente verilen suyun yönlenme noktası olup talep olması halinde Bornova ve Karşıyaka beslemesine katkı sağlamakta veya kuzey suyunun Konak istikametine aktarılmasını sağlamaktadır. Ayrıca, Halkapınar derinkuyuları ile direkt olarak Gültepe bölgesi beslenmektedir.
İntes isale hattı
Halkapınar 55.000 m³ lük depodan başlayarak, Gaziler Caddesi – Konak – Mithatpaşa –Üçkuyular – Balçova – Narlıdere – Güzelbahçe - Urla istikametinde devam eden ve 1600 mm. den başlayıp 300 mm. ye dek değişen çaplarda isale hattıdır. İhtiyaç halinde; Hatay bölgesindeki Tahtalı barajı suyu, Halilrıfat, Susuzdede ve Poligon’da vana uygulamaları yapılarak İntes hattına aktarılabilmektedir.
Buca beslemesi
Buca-Gediz kavşağında, Tahtalı hattından ayrılan Ø 900 mm. çaplı boru hattı ile Buca’ya cazibeyle su aktarılmakta ve ara pompajlar yardımıyla Buca’nın üst kesimleri beslenmektedir. Alternatif olarak Buca bölgesi, P-11 pompa istasyonundan da beslenmektedir.
