Güneybatı Atık Su Arıtma Tesisi
Güneybatı Atık Su Arıtma Tesisi
Güneybatı Atıksu Arıtma Tesisi, İzmir Büyük Kanal Projesi kapsamında inşa edilen 2. atıksu arıtma tesisidir. Tesis, Güzelbahçe kentsel alanı ile Narlıdere Askeri Birlik Alanı’nda yaşayacak 100.000 kişinin atıksuyunu arıtacak şekilde tasarlanmış ve inşa edilmiştir. 2001 yılında işletmeye alınan tesis 21.600 m3/gün kapasitede olup, 2018 yılında 7.963.699 m3 atıksu arıtılmıştır. 15.000 m² alanı olan Güneybatı Atıksu Arıtma Tesisi, 8 aylık inşa süresi ile en kısa sürede bitirilmiş tesistir.
Güneybatı Atıksu Arıtma Tesisi, kaba ızgara, terfi merkezi, ince ızgara, havalandırmalı kum ve yağ tutucu, anaerobik tank, havalandırma havuzu, son çökeltim havuzu, deniz deşarj yapısı ve mekanik susuzlaştırma ünitelerinden oluşmaktadır.
Güneybatı Atıksu Arıtma Tesisi’nde arıtılan atıksular 600 m uzunluğunda bir deniz deşarj hattı ile İzmir Körfezi’nin orta körfez bölümünde 25 m derine deşarj edilmektedir.
Kaba Izgara ve Terfi Merkezi
Güzelbahçe kentsel yerleşim alanı ve Narlıdere askeri birlik alanında oluşan atıksular, kollektör hatları ile Kaba Izgara ve Terfi Merkezi'ne iletilirler. 5 cm aralıklı kaba ızgaralarda atıksu içerisindeki iri parçacıklar tutularak atıksudan ayrılır. Terfi pompaları ile atıksuya 14,5 m yükseklik kazandırılarak ön arıtma ünitelerine iletimi sağlanmaktadır.
Ünite sayısı: 2 adet
Izgara aralığı: 50 mm
Kanal genişliği: 70 cm
İnce Izgara ve Havalandırmalı Kum Tutucular
1 cm aralıklı ince ızgaralarda atıksu içerisindeki 1 cm’den daha fazla boyuta sahip katı malzemeler tutulmaktadır. Kaba ve ince ızgarada tutulan katı malzemeler konteynerlerde toplanarak Harmandalı Düzenli Depolama Alanı’na gönderilmektedir.
Havalandırmalı kum tutucuda, atıksuda bulunan ve tesisteki pompa ve diğer mekanik aksama zarar verebilecek kum ve benzeri yüksek yoğunluklu malzeme ile birlikte, borularda tıkanmalara yol açabilecek yağlar tutularak, atıksu biyolojik arıtmaya hazır hale getirilmektedir.
İnce Izgara Üniteleri
Ünite sayısı: 2 adet
Izgara aralığı: 10 mm
Kanal genişliği: 70 cm
Havalandırmalı Kum Tutucu Üniteleri
Ünite sayısı: 2 adet
Kum tutucu uzunluğu: 20 m
Kum tutucu genişliği: 2,30 m
Kum tutucu derinliği: 1,90 m
Hava debisi: 1.50 m³/saat
Anaerobik Havuz
Bio-fosfor tankı olarak da tanımlanan bu tankta havalandırmasız koşullarda sağlanan 1,5 saatlik bekleme süresi ile atıksu içerisindeki fosfor çözünür hale getirilerek biyolojik arıtma ünitesinde fosfor arıtma verimi arttırılmaktadır.
Ünite sayısı: 2 adet
Havuz genişliği: 10 m
Havuz uzunluğu: 24,6 m
Havuz su derinliği: 6 m
Toplam havuz hacmi: 2700 m³
Geri devir oranı: %100
Bekleme süresi: 1,5 saat
Havalandırma Havuzu
Atıksu içerisindeki organik maddeler, sağlanan oksik ve anoksik ortamlarda mikroorganizmalar tarafından besin olarak tüketilir. Ayrıca nitrifikasyon-denitrifikasyon sürecinde atıksu içerisindeki azot, gaz halinde atmosfere verilir ve azot giderimi de sağlanmış olur.
Ünite sayısı: 2 adet
Havuz eni: 14,45 m
Havuz boyu: 54,30 m
Su derinliği: 5,73 m
Toplam havuz hacmi: 10,042 m³
Geri devir oranı: %100
Diffüzör sayısı: 1286 adet
Son Çökeltim Havuzları
Havalandırma havuzlarında oluşan mikroorganizma kütlesi, son çökeltim havuzlarında çökeltilerek sudan ayrılır. Arıtılmış su derin deniz deşarj yapısına alınırken çökelen çamur, çamur geri devir yapısından anaerobik tanka geri devir yaptırılır.
Çamur Susuzlaştırma Sistemi
Ön yoğunlaştırıcı sayısı: 2 (1+1) adet
Giriş çamuru kuru madde oranı: % 0,4
Dekantör sayısı: 2 adet
Çıkış çamuru kuru madde oranı: %25
Çamur keki miktarı: 18 m³/gün
Deniz Deşarj Yapısı ve Hattı
Son çökeltim havuzlarından gelen arıtılmış atıksu derin deniz deşarj yapısı vasıtası ile 630 mm çaplı HDPE malzemeden yapılmış deniz deşarj hattına verilir. Deniz tabanına döşenmiş olan deşarj hattı 600 m uzunluğunda olup arıtılmış atıksuları bir diffüzör yapısı ile 25 m derinlikte denize boşaltmaktadır.
Demir Klorür (FeCl3 )Tankı
Biyolojik yöntemlerle fosfor gideriminin yetersiz kalması durumunda anaerobik tanka FeCl3 çözeltisi dozlanarak atıksu içerisindeki fazla fosfor, FePO4 şeklinde çökeltilerek atıksudan uzaklaştırılmaktadır.
Blower Binası
Havalandırma havuzundaki mikroorganizmaların gereksinim duyduğu oksijen, blower binasına monte edilmiş 5 adet blower tarafından sağlanmaktadır. Her bir blower 2250 m3/saat hava basma kapasitesindedir.
İşletme Binası
İşletme binasında çalışma odaları dışında kumanda odası ve laboratuar bulunmaktadır. Kumanda odasındaki kumanda panosundan tesisteki tüm mekanik ekipmanların çalışmaları izlenebilmekte ve düzenlenebilmektedir. 40 m2’lik laboratuar gelişmiş analiz enstrümanları ile donatılmış olup BOİ, KOİ, AKM, TKN ve P gibi parametrelerin
analizleri dışında gerektiğinde 100’ü aşkın kirletici parametrenin analizi yapılabilmektedir.
Santrifüj Sistemi
Güneybatı Atıksu Arıtma Tesisi’nde oluşan arıtma çamurlarının santrifüjle susuzlaştırılması ve yoğunlaştırılması için işletilen santrifüj sisteminde, her biri 35 m3/saat kapasiteye sahip toplam 2 adet dekantör bulunmaktadır.

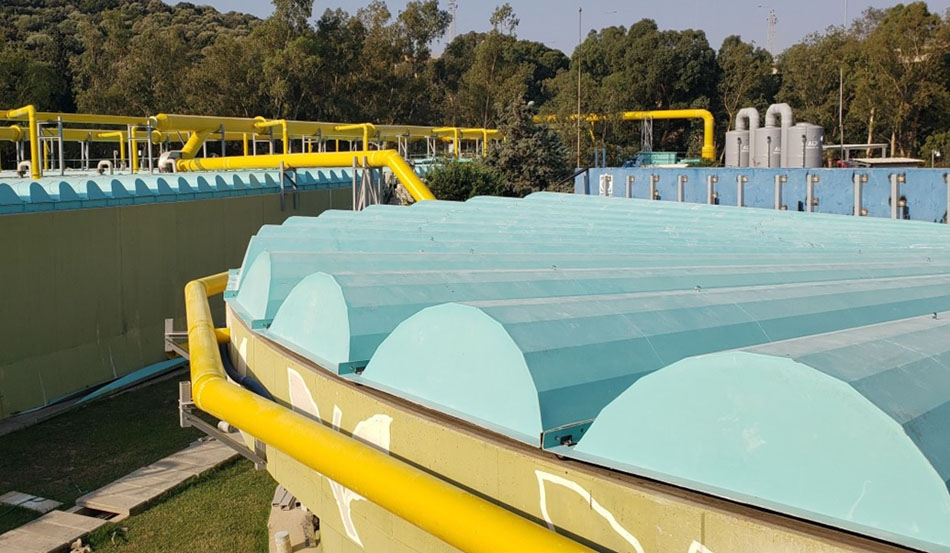

Koku Kontrol Sistemi
Güneybatı Atıksu Arıtma Tesisi’nde havuzlardan kaynaklanabilecek kokulu emisyonların kontrol altına alınabilmesi ve tüm havuz yüzeyleri kapatılarak kokulu gazların
arıtımının yapılabilmesi için “Koku Kontrol Sistemi” yapımı tamamlanmıştır. Bu sistemde, atıksu arıtma tesisinin girişinden itibaren pompa istasyonu, ince ızgara, kum tutucu, anaerobik havuzlar, havalandırma havuzları, çökeltim havuzları, geri devir ünitesi yüzeyleri ve çamur susuzlaştırma binası olmak üzere toplam 4100 m2 alan, yeni nesil
kompozit malzemeler kullanılarak modüler olarak kapatılmıştır. Üzeri kapatılan havuzlardan fanlar ile emiş yapılarak saatte 30.000 m3 kokulu gaz borular vasıtasıyla koku giderim ünitesine iletilmektedir. Koku giderim ünitesi asidik, bazik ve cilalama olmak üzere 3 reaktörden oluşmakta, ilk reaktörde amonyak ve azotlu gazlar, ikinci reaktörde hidrojen sülfür ve diğer sülfürlü bileşikler arıtılmakta, son reaktörde ise kalan kokulu gazların arıtımı yapılmaktadır.
